星三角降壓啟動的工作原理

發布日期:2022年05月06日 信息來源:/ 點擊數:

星三角降壓啟動基本原理就是: 啟動時先用Y型接法電路,使得電機加載電壓為220V,這樣減少體系負荷避免過載; 電機啟動后,改成三角型接法電路,使得電壓為380V,進行畸形運行。 這樣有效維護電機以及電路體系,避免電流過載,不輕易燒毀。

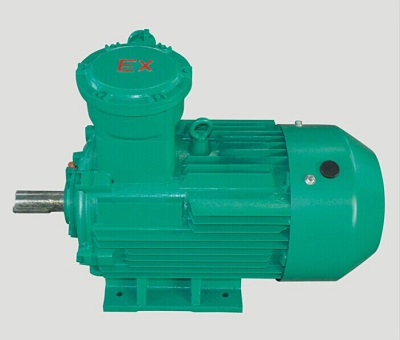

防爆電機

星三角降壓啟動,就是以轉變電念頭繞組接法,來達到降壓啟動的目標。電機廠家通過上述分析可以總結出電動機工作原理為:當電動機的三相定子繞組(各相差120度電角度),通入三相對稱交流電后,將產生一個旋轉磁場,該旋轉磁場切割轉子繞組,從而在轉子繞組中產生感應電流(轉子繞組是閉合通路),載流的轉子導體在定子旋轉磁場作用下將產生電磁力,從而在電機轉軸上形成電磁轉矩,驅動電動機旋轉,并且電機旋轉方向與旋轉磁場方向相同。啟動時,由主接觸器將電源給三角形接法的電念頭的三個首端,由星點接觸器將三角形接法的電念頭的三個尾端閉合。繞組就變成了星形接法,啟動實現后,星點接觸器斷開運行接觸器將電源給電念頭的三個尾端。繞組就變成了三角形接法。電念頭全壓運行。全部啟動進程由時光繼電器來指揮實現。星點接觸器跟運行接觸器必須履行連鎖。

必須是三角形接線的電念頭才干用星三角降壓起動。電機廠家通過上述分析可以總結出電動機工作原理為:當電動機的三相定子繞組(各相差120度電角度),通入三相對稱交流電后,將產生一個旋轉磁場,該旋轉磁場切割轉子繞組,從而在轉子繞組中產生感應電流(轉子繞組是閉合通路),載流的轉子導體在定子旋轉磁場作用下將產生電磁力,從而在電機轉軸上形成電磁轉矩,驅動電動機旋轉,并且電機旋轉方向與旋轉磁場方向相同。起動時,用開關將電念頭三相繞組接線方法改為星形,每相繞組的電壓為220V,起動結束后用開關再改回三角形接線使各相繞組電壓為380V。這樣的起動電流只有全壓起動時的1/3。

1.當負載對電念頭啟能源矩無嚴格請求又要限度電念頭啟動電流且電機滿意380V/Δ接線前提才干采取星三角啟動方法;

2.該方法是:在電機啟動時將電機接成星型接線,當電機啟動勝利后再將電機改接成三角型接線(通過雙投開關敏捷切換);

3.因電機啟動電流與電源電壓成正比,此時電網供給的啟動電流只有全電壓啟動電流的1/3 ,但啟能源矩也只有全電壓啟能源矩的1/3。

星三角啟動,屬降壓啟動他是以就義功率為代價來換取降落啟動電流來實現的。所以不能一律而以電機功率的大小來判斷是否需采取星三角啟動,還的看是什么樣的負載,個別在須要啟動時負載輕運行時負載重尚可采取星三角啟動,個別情況下鼠籠型電機的啟動電流是運行電流的5—7倍,而對電網的電壓請求個別是正負10%(我記憶中)為了不形成對電網電壓過大的沖擊所以要采取星三角啟動,個別請求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采取星三角啟動。

所謂星三角降壓啟動是指啟動時,先把三相鼠籠式異步電念頭定子三相繞組做星形鏈接,等電念頭轉速升高到一定值后再改成三角形。電機廠家通過上述分析可以總結出電動機工作原理為:當電動機的三相定子繞組(各相差120度電角度),通入三相對稱交流電后,將產生一個旋轉磁場,該旋轉磁場切割轉子繞組,從而在轉子繞組中產生感應電流(轉子繞組是閉合通路),載流的轉子導體在定子旋轉磁場作用下將產生電磁力,從而在電機轉軸上形成電磁轉矩,驅動電動機旋轉,并且電機旋轉方向與旋轉磁場方向相同。因此這種降壓啟動方法只能用于畸形運行時坐三角形接法的電念頭上。其原理線路如下所示。

鼠籠式電念頭星三角降壓啟動原理線路

電機啟動時將星三角(Y-△)轉換開關的手柄S2置于啟動位置,則電念頭定子三相繞組的末端U2、V2、W2連成一個公共點,三相電源L1、L2、L3經開關S1向電念頭定子三相繞組的首端U1、V1、W1供電,電念頭以星形接法啟動。加在每相定子繞組上的電壓為電源線電壓U1的1/√3倍,因此啟動電流較小。

等電念頭啟動即將結束時再把手柄S2轉到運行位置,電念頭定子成三角形接法,這時加在電念頭定子每組繞組上的電壓即為線電壓U1,電念頭全壓畸形運行。

采取Y-△星三角降壓啟動時,啟動電流為直接采取三角形接法時啟動電流的1/3,但啟動轉矩降落很多,所以只能用于輕載或者空載啟動的電念頭上。

采取星三角降壓啟動的優點是所需設備簡單、本錢低,因此獲得了較為普遍的采取。因為此法只能用于畸形運行時為三角形(△)接法的電念頭中,因此本國生產的J02及Y系列三相鼠籠異步電念頭,但凡功率在4千瓦及以上的電念頭畸形運行時都采取三角形接法。
